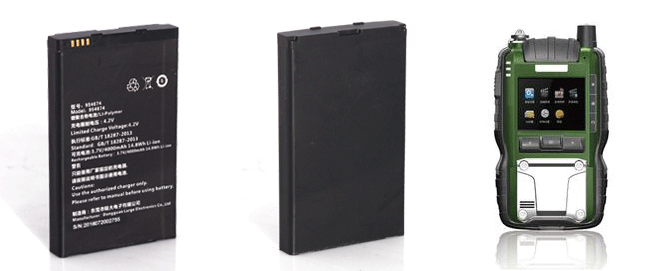

3.7V 4000mAh 交警執法記錄儀寬溫鋰電池設計方案
來源：未知 ?? 2019-07-10??? 點擊量：次
交警執法記錄儀為公務人員現場記錄事故現場活動的執法設備。有著通訊，對講、拍照、定位、錄音錄相等多種功能，多功能設備大大提升執法人員的工作效率。交警執法記錄儀備用鋰電池需提供安全、穩定可靠持續的供電。
| 應用環境 | 應用場合 | ■室內 ■室外 |
| 工作溫度/濕度 | -30～70℃；40～60%RH | |
| 存儲溫度/濕度 | -20～60℃；50～90%RH | |
| 特殊性能 | 高低溫充放電要求 | 0～50℃充電；-30～70℃放電 |
| 保質期 | 1年 | |
| 防爆等級 | Ex( /防爆型式) / 設備組別 / 氣體組別 / 溫度組別 | |
| 防水等級 | IP96 | |
| 防塵等級 | / | |
| 跌落次數 | / | |
| 用電特性 | 工作電壓范圍 | 3.2～4.2V |
| 電池容量 | 4000mAh | |
| 工作時間 | 180分鐘 | |
| 電池尺寸 | 80.5×49.5×10.75mm | |
| 正常工作電流 | 1.0A | |
| 最大起動電流 | 6-8A起動時間10ms | |
| 最大持續工作電流 | 1.5A | |
| 用電頻率及時間 | 頻繁使用 | |
| 電量管理 | 通訊方式□SMBUS□I2C□HDQ | |
| 成品認證及環保要求 | GB31241-2014（CQC），RoHS | |
| 方案設計 | ||
| 電池規格 | 954674P/1S1P/4000mAh/3.7V | |
| 電芯型號 | 954674P/4000mAh/3.7V | |
| 保護板及硬件配置 | IC | S-8252AAH |
| MOS | AO8820 | |
| PTC | 無 | |
| NTC | 無 | |
| 其它 | ||
| 封裝形式 | □基本保護類□PVC+非基本保護類■外殼+基本保護類□外殼+非基本保護類 | |
| 主要參數 | 標稱電壓 | 3.7V |
| 標稱容量 | 4000mAh | |
| 電池尺寸 | 80.5×49.5×10.75mm | |
| 電池內阻 | ≤180m? | |
| 電池重量 | 95g | |
| 充電電流 | 0.8A | |
| 持續放電電流 | 0.8A | |
| 保護電流 | 6-8A | |
| 充電電壓 | 4.2V | |
| 放電截止電壓 | 3.0V | |
| 使用壽命 | 充放電條件0.5C充0.5C放,≥300次 | |
| 充電溫度 | 0～45℃ | |
| 放電溫度 | -30～70℃ | |
| 存儲溫度 | -20～30℃ （小于六個月） | |
| 溫度保護 | /±/℃ | |
| 主要特點 |
1、低溫-30度0.2C放電容量保持率60%以上 2、支持高溫70度情況下正常工作。 3、IP96防水等級。 |
|
 |
||
