7.2V 2150mAh 北斗衛星導航磷酸鐵鋰電池設計方案

前言: 北斗衛星導航系統（ CNSS ）是我國自行研制的全球衛星定位與通信系統，是繼美全球定位系統（ GPS ）和俄 GLONASS 之后第三個成熟的衛星導航系統。



    自國內開發北斗衛星導航系統以來，我司同時做了對北斗衛星導航系統手持設備電池的開發，該 導航儀電池 適合車載使用，并已經推向市場。我司導航儀電池方案采用成熟的磷酸鐵鋰電池技術，電池持久續航能力強。與國內使用的普通 gps 鋰電池相比， 具有容量高、充放電性能平穩、良好的循環壽命、高低溫性能良好、抗震能力強的特點。



    設計要求：

    一、北斗衛星導航儀電池設計要求：

    根據產品規格和客戶的要求，設計與主機配套的北斗衛星導航儀電池，將高規格安全性能、良好充放電性能、突出的長期使用可靠性功能集成到解決方案中去。

    二、北斗衛星導航儀電池設計方案：

    1）保護板（PCM）：主要是對可充電高容量電池組進行設計的保護線路，可以對鋰電池提供過充、過放、短路、過流及過溫等保護功能。

    2）保護IC（Protection IC）：設計方案的主要保護功能芯片。對電芯進行在線功能的時時監測，使電芯在安全穩定高效的范圍內工作。  TI BQ3060 智能芯片有自定義編程保護參數 ( 集成內部 FAE) 與導航儀主機通訊,向主機提供準確的電量顯示、溫度顯示、電池健康程度指示、電池充放電狀態指示。

    3）過流保護片（FUSE）：主要針對二次保護功能設計。FUSE 保險絲具有過流保護功能，電池產品里的 FUSE可以防止電池不安全的大電流充放電的發生。

    4）鋰電池： 18650/2150mAh/7.2V磷酸鐵鋰電池

    5）場效應管（MOSFET）：MOSFET 管，在保護電路中起開關作用。

    6）電池組封裝：外包裝可以依據客戶需求來制作。

    7）抗震性能： 電池內部使用環氧樹脂或中性硅膠填充，已達到超強抗震性能。

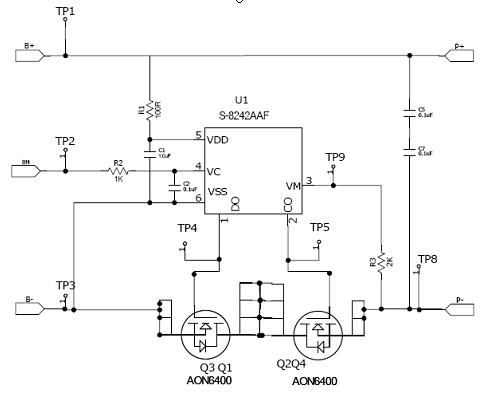

 設計原理圖

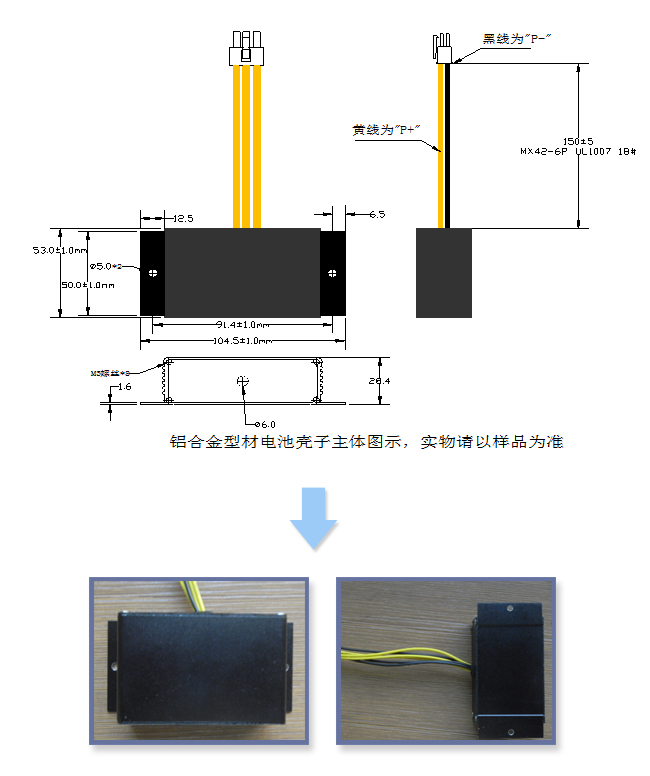

產品實現圖
