車用鋰電池管理系統BMS(主控)
來源:未知 ?? 2019-06-24??? 點擊量:次
概述
鋰電池管理系統(BMS)是電池與用戶之間的紐帶,BMS對電池的電壓、電流、溫度等參數實時進行檢測,同時對電池系統絕緣電阻進行持續測量。運行過程中將這些重要信息與外部設備交換,保障電池組使用過程中的安全性,且通過均衡功能調整電池組一致性延長電池壽命。
u BMS在系統中的拓撲圖
1. 系統時鐘:用于提供系統記錄數據的發生時間。
2. 繼電器控制:具備額定驅動電流為1A(峰值電流可達到3A,<1S)的高電平繼電器控制通道4路,具備額定驅動電流為1A(峰值電流可達到3A,<1S)的低電平繼電器控制通道2路;選擇集成自診斷、短路和過熱保護功能且空間小的兼容12V/24V電壓等級的汽車級集成智能開關。
3. 延時斷電功能:在車輛下電或充電機停機后,BMS可通過車輛?;鹦盘柪^續供電,直到BMS系統完成下電流程后(<1S,或按控制要求進行延時),BMS自動待機。
4. 總電壓測量:可支持2路總電壓檢測通道,通過高精度電壓測量芯片,準確測量電池組總正、總負之間的電壓。
5. 電流測量:通過分流器或霍爾傳感器進行電流采樣,完成電流的測量和容量累計。
6. 絕緣檢測:檢測動力電池與車底盤之間的絕緣電阻,BMS檢測系統對地電阻大于2MΩ。
7. CAN1:用于與電機控制器/整車控制器/儀表之間通訊,優化駕駛(如果有控制器或儀表)。
8. CAN2:用于與充電機之間通訊,優化充電(如果充電需要BMS控制及管理,并且有獨立CAN)。
9. 內部CAN:主控模塊以及從控之間的通訊接口;也可和PC上位機連接,進行數據監控。
u 主控模塊參數
二、BMS基本參數
u 主控模塊功能
1. 系統時鐘:用于提供系統記錄數據的發生時間。
2. 繼電器控制:具備額定驅動電流為1A(峰值電流可達到3A,<1S)的高電平繼電器控制通道4路,具備額定驅動電流為1A(峰值電流可達到3A,<1S)的低電平繼電器控制通道2路;選擇集成自診斷、短路和過熱保護功能且空間小的兼容12V/24V電壓等級的汽車級集成智能開關。
3. 延時斷電功能:在車輛下電或充電機停機后,BMS可通過車輛?;鹦盘柪^續供電,直到BMS系統完成下電流程后(<1S,或按控制要求進行延時),BMS自動待機。
4. 總電壓測量:可支持2路總電壓檢測通道,通過高精度電壓測量芯片,準確測量電池組總正、總負之間的電壓。
5. 電流測量:通過分流器或霍爾傳感器進行電流采樣,完成電流的測量和容量累計。
6. 絕緣檢測:檢測動力電池與車底盤之間的絕緣電阻,BMS檢測系統對地電阻大于2MΩ。
7. CAN1:用于與電機控制器/整車控制器/儀表之間通訊,優化駕駛(如果有控制器或儀表)。
8. CAN2:用于與充電機之間通訊,優化充電(如果充電需要BMS控制及管理,并且有獨立CAN)。
9. 內部CAN:主控模塊以及從控之間的通訊接口;也可和PC上位機連接,進行數據監控。
u 主控模塊參數
SR-BMS-0-0-238主控模塊參數 | ||
序號 | 項目 | 參數 |
1 | 工作電壓 | 12/24V |
2 | 功耗 | <3W |
3 | 靜態功耗電流 | <0.1mA |
4 | 工作溫度范圍 | -40℃~85℃ |
5 | 儲存溫度范圍 | -40℃~105℃ |
6 | 工作濕度范圍 | 5%~95% |
7 | 電壓采樣頻率 | <20mS |
8 | 總電壓檢測通道數 | 2 |
9 | 總電壓測量范圍 | 0V~1000V |
10 | 總電壓檢測精度 | <0.5%FSR |
11 | 溫度測量范圍 | -40~125℃ |
12 | 溫度檢測精度 | ±1℃ |
13 | 電流采集范圍 | -600~600A |
14 | 電流檢測精度 | <1%FSR |
15 | 絕緣監測 | (分三級,0:無故障(>500歐姆/伏特),1:一般故障(100~500歐姆/伏特),2:嚴重故障(<100歐姆/伏特) |
16 | 絕緣故障判斷依據 | GB/T 18384.3-2001 |
17 | SOC估算精度 | <8% |
18 | 均衡模式 | 被動均衡:200mA |
19 | 對外CAN接口路數 | 3路高速CAN |
20 | 主控繼電器控制路數 | 6路(4路控制電源正,2路控制電源地) |
21 | 從控繼電器控制路數 | 2路(只能控制電源地) |
22 | 國標充電信號檢測 | 國標 |
23 | EMC性能測試 | 國標 |
u 從控模塊功能
1. 溫度檢測:每個從控最多可檢測8個NTC溫度傳感器,系統具備溫度傳感器查詢、溫度傳感器丟失報警功能。
2. 讀回數據、溫度超高等檢測功能。根據溫度傳感器編號判斷其在電池箱內的位置。
3. 電壓檢測:?jiǎn)蝹€(gè)從控最多可檢測12~48路電壓。
4. 繼電器控制:具備額定驅動電流為1A(峰值電流可達到3A,<1S)的低電平控制通道2路,可用于控制加熱、通風等擴展配置;
5. 內部CAN:主控、從控之間的通訊接口;也可和PC上位機連接,進行數據監控。
u 主控模塊安裝及尺寸

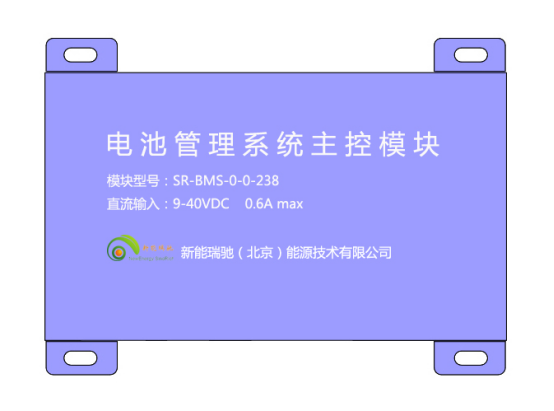

主控模塊示意圖
主控模塊安裝圖及尺寸(單位mm)
主控模塊示意圖
主控模塊安裝圖及尺寸(單位mm)
