車載娛樂(lè )系統后備智能電池設計方案
來源:未知 ?? 2019-06-24??? 點擊量:次
前言:尋求優秀高溫特性,高規格安全性能,無爆炸之慮成為動力電池和車載系統后備電池終極目標,智能化磷酸鐵鋰(LiFePO4)電池因而成為動力電池和車載系統后備電池業界首選。磷酸鐵鋰正極材料具有良好的電化學性能,充放電平臺十分平穩,單體電壓平臺穩定在3.2V~3.3V范圍。磷酸鐵鋰電池具有良好的倍率放電特性、良好的高低溫性能和高規格安全性能,是最安全的鋰電池。
設計要求一、電池設計要求:
根據車載娛樂(lè )系統設備的規格特點和客戶要求,設計與主機配套的車載系統后備電池組,用于汽車發動機停止后的車載娛樂(lè )系統供電,避免了車載蓄電池因電量耗盡打不著火的情況發生,該后備電池將高規格安全性能、良好充放電性能、突出的循環壽命和智能控制性能集成到解決方案中去,能與車載自動控制設備上的位機連接實現通訊功能。
二、車載娛樂(lè )系統后備智能電池設計方案:
1)保護板(PCM):針對可充電高容量電池組進行設計的保護線路。由于鋰電池本身的化學特性,需要提供過充、過放、過溫、過流及短路等保護功能。
2)保護IC(Protection IC):設計方案的主要保護功能芯片。對電芯進行過充、過放、過流、短路等功能的在線時時監測,使電芯在安全穩定高效的范圍內工作。TI BQ3060智能芯片有自定義編程保護參數(集成內部FAE)與主機通訊,向主機提供準確的電量顯示、溫度顯示、電池健康程度指示、電池充放電狀態指示。
3)過流保護片(FUSE):主要針對二次保護功能設計。FUSE 保險絲具有過流保護功能,電池產品里的FUSE可以防止不安全大電流充放電的發生。
4)電芯:IFR18650柱形磷酸鐵鋰電芯。具有良好的電化學性能。
5)場效應管(MOSFET):MOSFET管,在保護電路中起開關作用。
6)電池組封裝:外包裝可以依據客戶需求來制作。

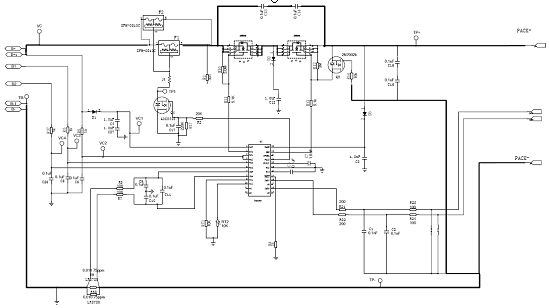

設計原理圖

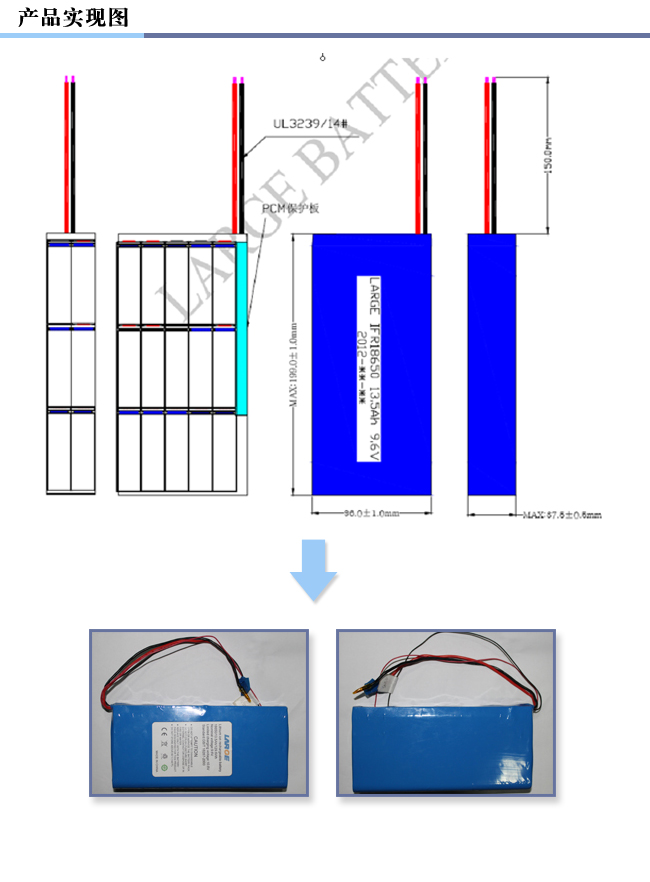

產品實現圖
